Thiết bị quang học kích cỡ nano lấy cảm hứng từ nghệ thuật kirigami

Trong tiếng Nhật, kiri nghĩa là cắt, và gami nghĩa là giấy. Chỉ có điều, ở đây, giấy được thay thế bằng lá vàng ròng và được cắt bằng một chùm ion gallium.

Chính từ nghệ thuật cắt giấy truyền thống này của người Nhật đã gợi ý cho công trình định hướng ánh sáng ở cấp độ nano.

Hiện nay, khi công nghệ nano lên ngôi, rất nhiều thiết bị cực nhỏ được ra đời. Và do có kích cỡ nano, nên các linh kiện cũng có nhu cầu cực nhỏ tương ứng. Ánh sáng cũng không tránh khỏi cuộc chạy đua... nano, đặc biệt là khi được sử dụng cho các con bọ điện tử càng ngày càng nhỏ. Nhỏ, nhưng vẫn phải vô cùng chính xác.

Chính vì vậy mà các nhà nghiên cứu đã có ý tưởng áp dụng nghệ thuật kirigami của Nhật để chế tạo cho thiết bị. Trong tiếng Nhật, kiri nghĩa là cắt, và gami nghĩa là giấy. Họ cắt giấy theo những đường thật chi tiết tỉ mỉ rồi sau đó xếp lại thành tác phẩm.

Do vậy, để chế tạo một thiết bị quang học với kích cỡ nano, nhóm nghiên cứu dẫn đầu do PGS.TS. Lý Gia Phương (Jiafang Li) tại Viện Hàn lâm Khoa học Bắc Kinh và PGS.TS. Phương Xuân Lai (Nicholas Xuanlai Fang) tại MIT và Cambridge, đã sử dụng nghệ thuật cắt giấy truyền thống kirigami của Nhật. Chỉ có điều khác, ở đây, lá vàng ròng được thay cho giấy và được cắt bằng một chùm ion gallium.

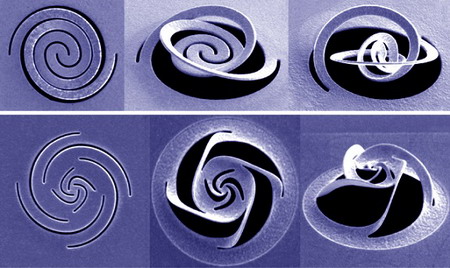

TS. Jiafang Li cho biết, nếu cho phóng ra nhiều ion thì tấm lá vàng sẽ được cắt. Nhưng nếu ít, thì chùm tia ion chỉ rứt đi hoặc thay thế vào một vài nguyên tử vàng làm cho tấm vật liệu bị dãn nở không đều nên cong vênh lên tạo thành những khe rãnh rộng hoặc hẹp cho phép thu nhận ánh sáng nhiều hay ít tùy theo yêu cầu. Và họ đã thành công trong việc phân luồng ánh sáng ở cấp độ nano.

Thực sự là trước đây, người ta đã thấy được các tiềm năng của kirigami nhưng mọi nỗ lực khai thác vẫn còn gặp khó khăn. Vì vậy lần này, các nhà nghiên cứu đã thiết lập các phương trình dự đoán sự biến chuyển của tấm lá vàng tùy theo điều kiện mật độ và đường đi của chùm ion được sử dụng.

Các tấm vật liệu với những đường cắt đã tạo thành khe rãnh tự động mở rộng-hẹp này sau đó được in 3D tạo thành những thiết bị quang học có thể tương tác với ánh sáng để được truyền đi đúng hướng. Và sau đó, trong số các chùm tia nano được tạo ra, các nhà nghiên cứu sẽ chọn chùm ánh sáng tối ưu để đưa vào ứng dụng.
